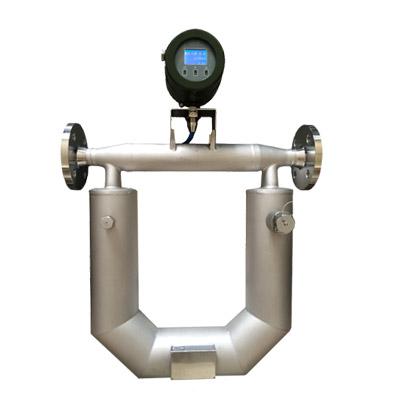

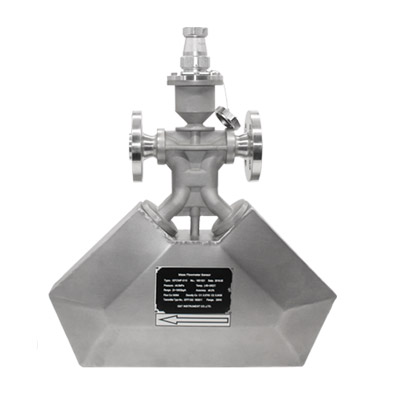

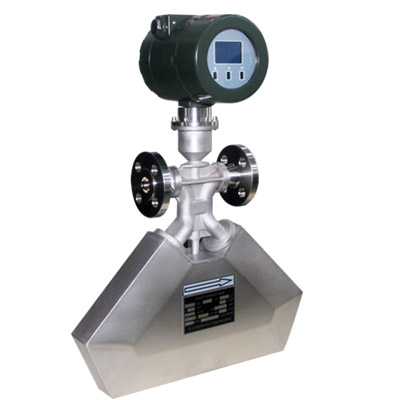

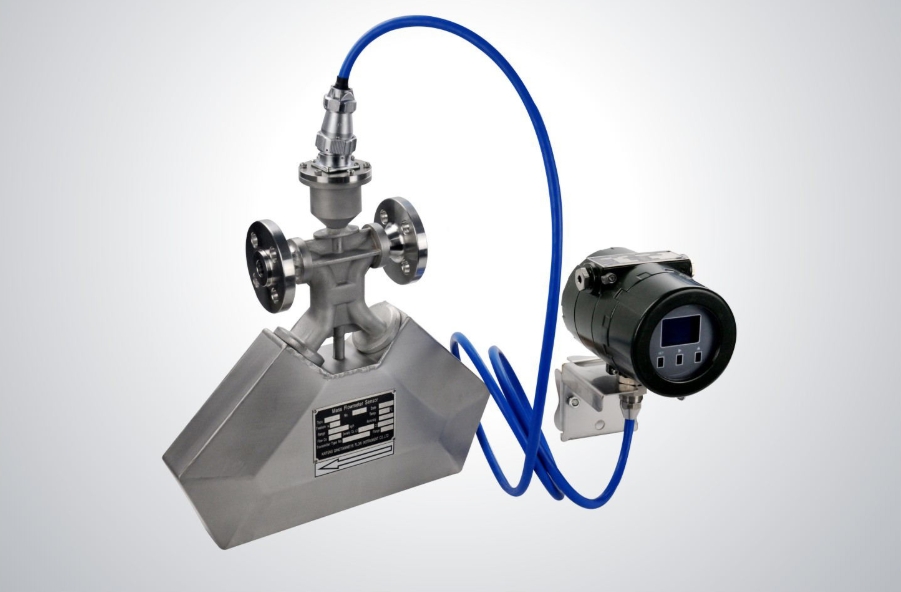

科里奧利質量流量計（Coriolis Mass Flowmeter）簡稱科氏力流量計，是一種利用流體在振動管道中流動時產生與質量流量成正比的科里奧利力原理來直接測量質量流量的裝置，由流量檢測元件和轉換器組成。科里奧利質量流量計實現了質量流量的直接測量，具有高精度，可測多重介質和多個工藝參數的特點，廣泛應用于石化，制藥，食品等行業。

流體為了反抗這種強迫振動，會給管子一個與其流動方向垂直的反作用力，在這種被叫做科里奧利效應力的作用下，管子的震動不同步了，入口段管與出口段管在振動的時間先后商會出現差異，（差異是由于入口段和出口段流體流向是相反的），這叫做相位時間差。

這種差異與流過管子的流體質量流量的大小成正比。如果通過電路能檢測出這種時間差異的大小，則就能將質量流量的大小給確定了。這種流量計被稱作科里奧利直接質量流量計，它與世界上目前在用的幾十種常規容積式流量計的不同是它測的質量的大小，使用的單位是kg/h。用質量（如千克）作單位的流量計比用容積（如立升或立方米）作單位的容積式流量計要準確和恒定。因?yàn)橘|(zhì)量是遵循守恒定律的。

科里奧利質量流量計（Coriolis Mass Flowmeter）是一種基于科里奧利效應原理直接測量流體質量流量的高精度儀表，具有廣泛的應用場景和顯著的技術優勢。以下是其選型與應用的詳細指南：

?一、選型關鍵參數?

1. ?流量范圍?

   • 根據工藝需求的最小和最大流量選擇量程，確保流量計工作在最佳線性區（通常為滿量程的10%~90%）。
   • 高精度場景需選擇量程比（Turndown Ratio）大的型號（如100:1）。

2. ?介質特性?

   • ?密度與粘度?：科里奧利流量計適用于液體、氣體及高粘度流體（如瀝青、漿料），但需注意高粘度可能影響振動管響應速度。
   • ?腐蝕性?：選擇與介質兼容的材質（如316L不銹鋼、哈氏合金、鈦合金）。
   • ?含氣/固含量?：含氣液體會導致測量誤差，需加裝消氣器；含固體顆粒時需選耐磨設計。

3. ?溫度與壓力?

   • 溫度范圍：標準型通常支持-50°C~200°C，高溫型可達350°C。
   • 壓力等級：常規為1.6~4.0MPa，高壓型可至40MPa以上（如石油行業高壓注水）。

4. ?安裝環境?

   • 振動干擾：避免安裝在強振動區域，或選擇抗振型設計。
   • 空間限制：直管段要求低，但需預留傳感器和變送器的安裝空間。
   • 防爆需求：易燃易爆環境需選防爆認證（如ATEX、IECEx）。

5. ?輸出與通信?

   • 輸出信號：4-20mA、脈沖、頻率等，支持質量流量、密度、溫度多參數輸出。
   • 通信協議：HART、Modbus、PROFIBUS、FF等，適應工業自動化系統集成。

?
